エピログレーザーZING16-30W
安心スタート10点セット
エピログ卓上レーザー加工機「ZING16-30W」が手軽に始められるお得な10点セットの販売。
はんこやゴム印の製作、木札彫刻、金属マーキング、小物グッズの名入れ、アクリル・皮革キーホルダー製作など、低価格でCO2レーザー加工ビジネスを立ち上げたい方におすすめ。
当社エンジニアによる設置・立ち上げ、かんたん操作マニュアル、使い方指導付き。商材供給、サポートも充実で安心の10点セットです。
CO2レーザー
空冷
1000dpi
エアーアシスト
卓上
低価格

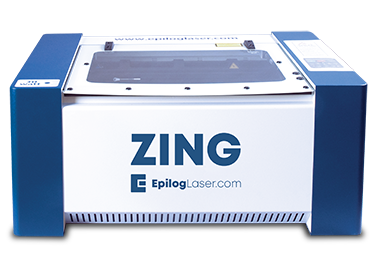

エピログZING16-30W 本体
長寿命メタルシールド空冷CO2レーザー発振器を搭載
メンテナンスキット
レンズクリーニング液、レンズ掃除用綿棒、ウエス
排気装置
ZING16-30W本体内の煙を強制排気します。
エアカーテンポンプ
材料の発火を防ぎ、仕上がりをよくします。

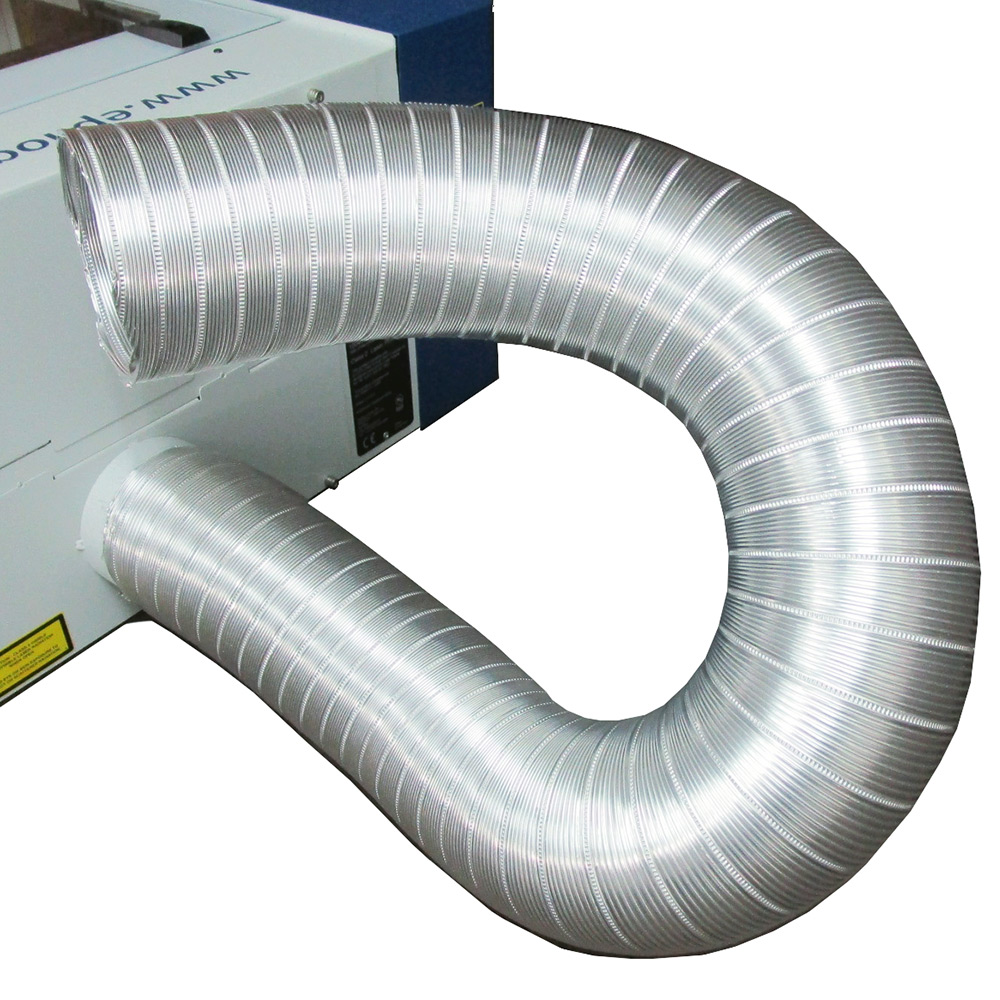

アルミ製ダクトホース 10ｍ
※ 設置場所の事情で10mを超える場合は、別途費用がかかります。

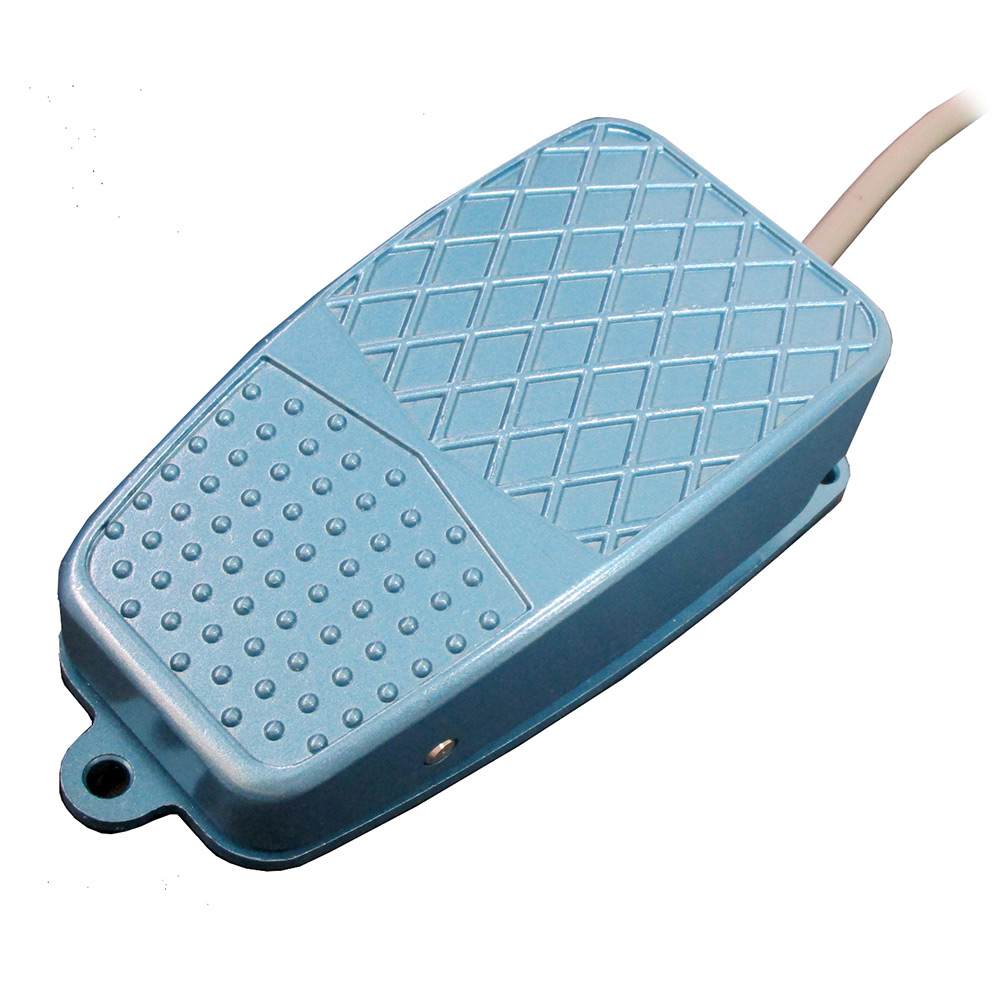

フットスイッチ
足元で排気ファンのON／OFFを操作します。

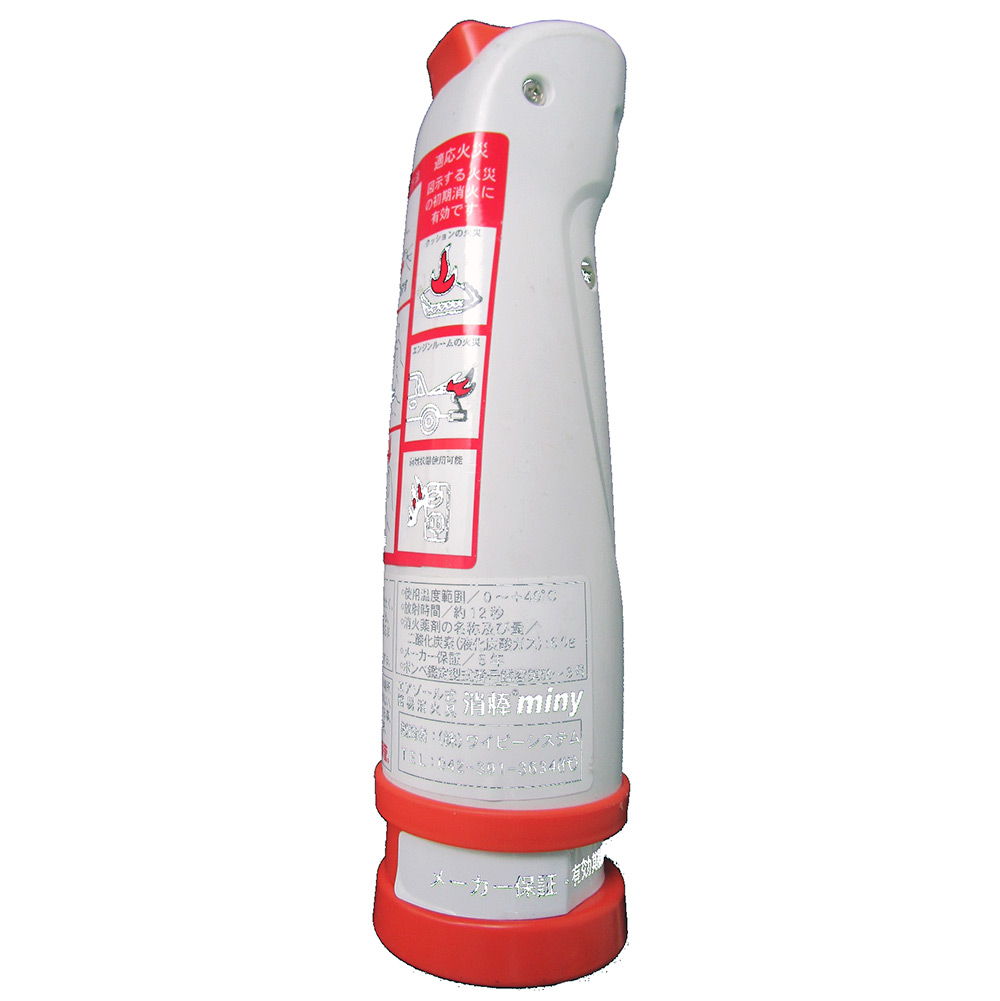

小型消火器
万が一、本体内で発火したときにご使用ください。CO2ガス式ですので、電子系統にも安心。
かんたん操作マニュアル
ZING16-30Wの日本語操作マニュアルです。
日本語ドライバディスク
ZING16-30WのWindows用ドライバです。
基本サポート
設置・使い方指導、加工材料に関する相談・運用サポート、障害サポート（出張費は別途かかります）
制御盤の銘板や企業の名札印刷も可能です。材料もご提供します。
トロフィーや優勝カップの名板に使用されます。
革ベルトや野球のグローブに彫刻や名入れができます。
ステンレス製の保冷水筒に名入れができます。
ZING16に入る寸法まで、木の板に彫刻ができます。
CO2レーザーならガラスにも彫刻可能です。
スポーツユニフォームのゼッケンやチームロゴ、ヘルメットに貼る刺繍が作れます。
バット、ラケット、トレッキングポール等に直接名入れや彫刻ができます。
木製、革製、石材に彫刻ができます。
レーザーによるゴム印の加工。ショルダー加工も簡単。
扇子、箸、筆に名入れが可能です。
名刺やしおり、グリーティングカード、捺染用型紙等に、透かし切りで絵を入れられます。

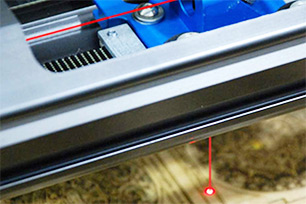

レーザー光を照射する場所の加工原点（最初の位置決め）を正確に行うための赤色レーザーポインターです。加工原点は自由に変えることができます。

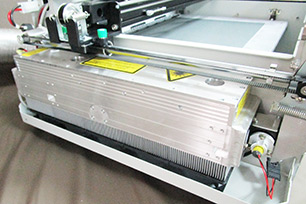

メンテナンスフリーの空冷の30W出力レーザーを実現。ガラス管シールドと比べて、連続運転でも安定したレーザー出力を保ちます。発振管のCO2ガス再充填が可能です。
丸い部分からレーザーが出ます。その手前の横長のパイプがエアーカーテンです。レーザー加工で生じた炎をエアカーテンアシストで吹き飛ばし、材料の発火を防ぎ、仕上がりをよくします。
| 外形寸法 | 730 x 562 x 298 mm |
|---|---|
| テーブルサイズ | 406mm x 304mm |
| Z軸ストローク | 114mm |
| 本体重量 | 43kg |
| 駆動モータ | ステッピングモータ |
| 解像度（加工精度） | 100～1000dpi |
| レーザー種類 | 空冷RF励起炭酸ガスレーザー（メタルシールド発振管） |
| レーザー波長 | 10.62μm |
| レーザー出力 | 30W |
| レーザー安全基準 | 米国FDA規格Class2R，JIS Class1 準拠 |
| 冷却方式 | 空冷 |
| 加工可能な材質 | 木材、アクリル、ガラス、金属、布、革、ゴム、プラスチック等 詳細はこちら |
| 電源電圧 | AC単相100V～200V 50／60Hz 最大15A |
| 消費電力 | 最大約940W程度 |
| PC接続インターフェース | USB、LAN |
| 対応OS | Microsoft Windows 7/8/10（32／64ビット） |
| 推奨アプリケーションソフトウェア | Corel DRAW、Ilustrator、PhotoShop、助っ人CAM Windy等 |
| 付属品 | 電源コード、USBケーブル、イーサネットケーブル、日本語ドライバディスク |
| 本体価格 | オープン価格 |
| 保証期間 | 装置設置後１年（発振管は２年） |
| 素材 | 彫刻／名入れ | 切断 |
|---|---|---|
| 木材 | 〇 | 〇 |
| アクリル | 〇 | 〇 |
| 繊維 | 〇 | 〇 |
| ガラス | 〇 | |
| セラミック | 〇 | |
| デュポンデルリン（ポリアセタール） | 〇 | 〇 |
| 布 | 〇 | 〇 |
| 革 | 〇 | 〇 |
| 大理石 | 〇 | |
| 黒御影石 | 〇 | |
| 粘板岩 | 〇 | |
| マット ボード | 〇 | 〇 |
| メラミン | 〇 | 〇 |
| 紙 | 〇 | 〇 |
| デュポンマイラー | 〇 | 〇 |
| 板紙 | 〇 | 〇 |
| ゴム | 〇 | 〇 |
| 素材 | 彫刻／名入れ | 切断 |
|---|---|---|
| ポリエチレンフォームラバー | 〇 | 〇 |
| 化粧板 | 〇 | 〇 |
| グラスファイバー | 〇 | 〇 |
| ポリカーボネート | 〇 | 〇 |
| 塗装鉄板 | 〇 | |
| カーボングラファイト | 〇 | |
| タイル | 〇 | |
| ABS樹脂 | 〇 | 〇 |
| コルク | 〇 | 〇 |
| デュポンコーリアン（メタクリル樹脂） | 〇 | 〇 |
| アルマイト | 〇 | |
| ステンレス板 | ☆ | |
| 真鍮 | ☆ | |
| チタン | ☆ | |
| EPホワイト | 〇 | 〇 |
| ADブラック | 〇 | |
| 塩ビ板、塩ビフィルム、PVCシートなど | 注 | 注 |
仕上がりについては事前にテスト加工でお試し可能です。
☆ レーザー光と波長が合わないため、加工部にマーキング材の塗装が必要です。
注） 易燃性の材料や有毒ガスが発生する材料のレーザー加工は禁止です。
銘板の文字を自動中心割付し、複数枚プレートを自動複写配置できるソフトです。
文字とイラストを簡単に作成・編集できる、最もリーズナブルなグラフィックソフトです。
レーザーで切り抜きするために、材料との接触点を極力抑えた敷板です。
ハニカムテーブルよりもさらに接触点を抑えた、針状のテーブルです。
ZING16-30Wの設置台を兼ねた集塵脱臭装置です。
煙や臭気が多い材料を加工するときに使用します。本体とブロワーの間に連結します。
当社にてZING16-30Wをご購入の方に、商材の販売とレーザー加工のノウハウをご提供いたします。
名札や制御盤の銘板に使用する、裏面が白無地焼付塗装の透明アクリルプレートです。
名札や制御盤の銘板に使用する、表面が黒無地の光沢アルミプレートです。
トロフィーや優勝カップの銘板素材です。レーザー彫刻で文字が白く発色します。
スポーツユニフォームの背番号や胸マークの素材です。レーザーで切断面がほつれません。
臭いが少なく凸文字のゴム印が簡単に作れるレーザー加工用ゴムです。
非塩ビ系素材ですので、レーザーでカットや名入れをしても塩素ガスが出ません。
ヤニや煙が出にくく、焦げ目が付きやすい木材です。ご指定の寸法に切断いたします。
飼い主の住所や名前をレーザー彫刻できるアルマイト製の小型チャームです。
粘板岩製角形コースター、サドルレザー丸型コースターの２種類をご用意しました。
粘板岩製角形コースター、サドルレザー丸型コースターの２種類をご用意しました。
粘板岩製角形コースター、サドルレザー丸型コースターの２種類をご用意しました。
角形粘板岩コースター、丸型サドルレザーコースターの２種類をご用意しました。
ステンレスの表面に、レーザーで強固な酸化膜を焼結させるマーキング材です。

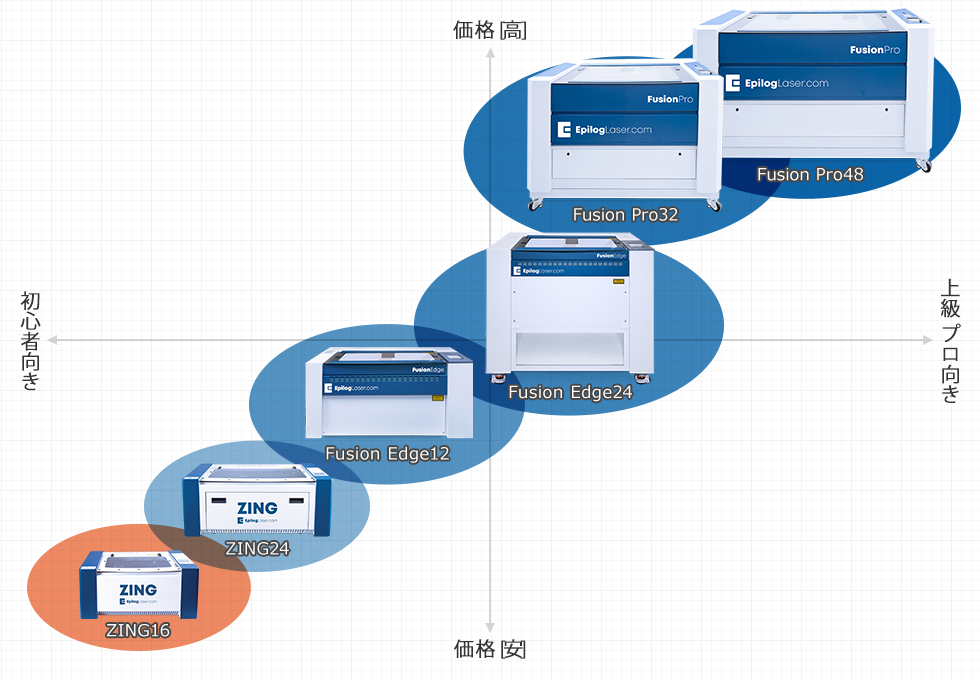

| 駆動系 | 光学 補正 | 焦点 調整 | ロータリー | IRIS カメラ | レーザー | DUAL ソース | 解像度 | 制御 速度 | 断面 品質 | |
|---|---|---|---|---|---|---|---|---|---|---|
| ZING16 | 高速マイクロ ステップモータ | 手動 | CO2 | 標準 | 標準 | 標準 | ||||
| ZING24 | 高速マイクロ ステップモータ | 対応 | 手動 | 対応 | CO2 | 標準 | 標準 | 標準 | ||
| Fusion Edge12 | 高速DCサーボモータ デュアルステッピングモータ | 対応 | 自動 | 対応 | 対応 | CO2/Fiber | 高解像 | 高速 | 滑らか | |
| Fusion Edge24 | 高速DCサーボモータ デュアルステッピングモータ | 対応 | 自動 | 対応 | 対応 | CO2 | 高解像 | 高速 | 滑らか | |
| Fusion Pro32 | 高速ブラシレス DCサーボモータ | 対応 | マルチ | 対応 | 対応 | CO2/Fiber | 対応 | 高解像 | 超高速 | より滑らか |
| Fusion Pro48 | 高速ブラシレス DCサーボモータ | 対応 | マルチ | 対応 | 対応 | CO2/Fiber | 対応 | 高解像 | 超高速 | より滑らか |
01
まずは、電話もしくはお問い合わせフォームにてご連絡をください。お客様のご事情をお伺いします。
お電話はこちら
03-3851-404803-3851-4048
02
お客様が加工される商材を、ZING16-30Wにて加工ができるかテストをいたします。
03
ZING16-30W本体を買い取るか、リース契約をするかをお選びいただきます。
04
お見積り・ご契約内容等にご納得いただけましたら、ご発注をください。ご発注後に納期が確定します。
05
ZING16-30W本体やセット部品等をお送りいたします。当社エンジニアにて設置をし、使い方や注意点などをご説明いたします。
卓上型プロッタタイプのCO2レーザー加工機が米国エピログ社によって発売されてから30年が経過しました。
エピログCO2レーザー加工機は、日本でも米国での発売とほぼ同じ時を同じくして輸入が始まっていますが、アメリカ国内の普及率に比べると若干その普及速度は緩やかでした。
しかし、このところアメリカ製だけにとどまらず台湾製やオーストリア製のレーザー加工機が攻勢を強め、さらにはガラス管封入の廉価機が中国メーカーから出されるようになると、アマチュアユーザーのお試し製作がレーザー加工のすそ野を広げて、レーザー加工の存在感は一気に大きくなってきています。
当社でも、長年普及に努めてきたスピンドル式切削彫刻機と並行して、10年ほど前にレーザー加工機の輸入販売をスタートし、その用途開発と適応素材の研究に多くの時間を割いてきました。
エピログレーザーZING16-30Wは、これからレーザー加工機を使ったビジネスを本格的に展開したい方にとって導入しやすい装置です。また、エピログレーザーZING16-30Wですぐにビジネスが始められるように、「安心スタート10点セット」を格安でご用意しました。
この機会に、ぜひご利用ください。
